Seilsysteme
Mit unseren vielfältigen Seilsystemen erhalten Sie für fast jede Dach- & Fassadenkonstruktion eine optimale Lösung.
Diese ermöglichen Ihnen größtmögliche Bewegungsfreiheit in nahezu unbegrenzter Länge.
Jeder Montageuntergrund erfordert eine spezielle Befestigungstechnik. Ob auf Holz- oder Beton oder auflastgehalten usw., wir bieten zu jedem Untergrund die passende Lösungen inklusive dem dazu passenden Befestigungsset.
Für folgende Montageuntergünde werden Seilsysteme angeboten:
--> Holz
--> Beton
--> Auflastgehalten
--> Stehfalz

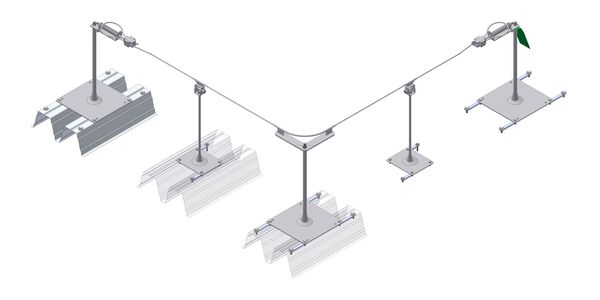

--> Trapezblech
--> Fassade
--> Steildach
Montageuntergrund - Holz
hier unterscheiden wir zwischen
--> Massivholzdecke
--> OSB/Rauhschalung Mehrschichtplatte
--> Firstbereich
Variante Massivholzdecke
Verfügbare Komponenten
GRUNDPLATTE 26 mm
GRUNDPLATTE
zur Aufnahme für Stab mit Ø 26mm
| Material: | Edelstahl | |
| Grundplatte: | 160 x 160 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH, Eck- und Endstütze | |
| Art.Nr. | Bezeichnung | |
| 60319000 | Grundplatte Variant Modular 160x160 mm |
STÄBE für Ø 26 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 26 mm
| Material: | Edelstahl | |
| Durchmesser: | 26 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH | |
| Art.Nr. | Bezeichnung | |
| 60319300 | 300 mm | |
| 60319400 | 400 mm | |
| 60319500 | 500 mm | |
| 60319600 | 600 mm | |
| 60319700 | 700 mm |
VERLÄNGERUNGEN
VERLÄNGERUNGEN
zum Aufschrauben auf Variant Modular Stützen
| Material: | Edelstahl/Aluminium | |
| Durchmesser: | 26 mm | |
| Gesamtlänge: | max. 700 mm inkl. Verlängerungen | |
| Art.Nr. | Bezeichnung | |
| 60319202 | VM 100 mm | |
| 60319203 | VM 200 mm |
GRUNDPLATTE 16 mm
GRUNDPLATTE
zur Aufnahme für Stab mit Ø 16 mm
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Grundplatte: | 210 x 250 mm | |
| Bauteildicke: | min. 100 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH | |
STÄBE für Ø 16 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 16 mm
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Art.Nr. | Bezeichnung | |
| 60318300 | CM 300 mm | |
| 60318400 | CM 400 mm | |
| 60318500 | CM 500 mm | |
| 60318600 | CM 600 mm | |
| 60318700 | CM 700 mm |
VERLÄNGERUNGEN
VERLÄNGERUNGEN
zum Aufschrauben auf Combi Stützen
| Material: | Edelstahl/Aluminium | |
| Durchmesser: | 20 mm | |
| Gesamtlänge: | max. 700 mm inkl. Verlängerungen | |
| Art.Nr. | Bezeichnung | |
| 60303001 | 100 mm | |
| 60303002 | 200 mm |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Variante OSB/Rauhschalung Mehrschichtplatte
Verfügbare Komponenten
GRUNDPLATTE ONE/UNI
GRUNDPLATTE ONE/UNI
Für Grundplatte ONE/UNI Stab Ø 16 mm, UNI Stützrohr Ø 22 mm
| Material: | Edelstahl | |
| Durchmesser: | 330 mm | |
| Zulassung: | 4 Personen | |
| Verwendung One (Stab 16 mm): | EAP, SZH | |
| Verwendung Uni (Stab + Stützrohr): | EAP, SZH, Eck- und Endstütze | |
| Art.Nr. | Bezeichnung | |
| 70400000 | One/Uni Modular Grundplatte |
STÄBE für Ø 16 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 16 mm
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Art.Nr. | Bezeichnung | |
| 60318300 | CM 300 mm | |
| 60318400 | CM 400 mm | |
| 60318500 | CM 500 mm | |
| 60318600 | CM 600 mm | |
| 60318700 | CM 700 mm |
STÜTZROHRE
STÜTZROHRE
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Betonstärke: | mind. 160mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH | |
| Art.Nr. | Bezeichnung | |
| 46130000 | 300 mm | |
| 46150000 | 500 mm | |
| 46160061 | 600 mm | |
| 46170071 | 700 mm |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |

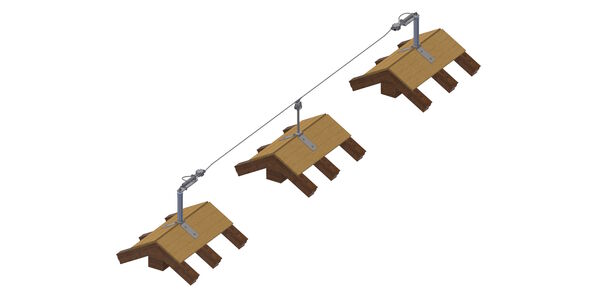

Variante Firstbereich
Verfügbare Komponenten
VARIANT F2
VARIANT F2-GREEN
Zur Montage im Firstbereich
(inklusive Befestigungsset - 4 Stk. Holzbauschrauben)
| Material: | Edelstahl/Aluminium | |
| Stützenhöhe: | 300 mm | |
| Dimension: | Schalung mind. 20 mm auf Sparren mind. 80 x 100 mm oder direkt am Sparren mind. 100 x 160 mm | |
| Dachneigung: | 18° bis 48° | |
| Befestigung: | zur Montage im Firstbereich | |
| Zulassung: | 3 Personen | |
| Verwendung: | EAP, SZH, End- und Eckhalter | |
| Art.Nr. | Bezeichnung | |
| 48652002 | Variant F-2 Green |
VARIANT F1
VARIANT F1-GREEN
Zur Montage im Firstbereich
(inklusive Befestigungsset - 4 Stk. Holzbauschrauben)
| Material: | Edelstahl/Aluminium | |
| Stützenhöhe: | 300 mm | |
| Dimension: | Schalung mind. 20 mm auf Sparren mind. 80 x 100 mm oder direkt am Sparren mind. 100 x 160 mm | |
| Dachneigung: | 18° bis 48° | |
| Befestigung: | zur Montage im Firstbereich | |
| Zulassung: | 3 Personen | |
| Verwendung: | EAP, SZH, End- und Eckhalter | |
| Art.Nr. | Bezeichnung | |
| 48652000 | Variant F-1 Green |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD F795 C
Zur Kennzeichnung für Firstsysteme
| Verwendung: | Zur Kennzeichnung für Firstsysteme je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500021 | Typenschild Variant F Green |
Variante Betonhohldiele
Verfügbare Komponenten
GRUNDPLATTE 26 mm
GRUNDPLATTE
für Hohldiele, zur Aufnahme für Stab mit Ø 26mm
| Material: | Edelstahl | |
| Grundplatte: | 300 x 300 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH, Eck- und Endstütze | |
| Art.Nr. | Bezeichnung | |
| 60319200 | Grundplatte Variant Modular 300 x 300 mm |
STÄBE für Ø 26 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 26 mm
| Material: | Edelstahl | |
| Durchmesser: | 26 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH | |
| Art.Nr. | Bezeichnung | |
| 60319300 | 300 mm | |
| 60319400 | 400 mm | |
| 60319500 | 500 mm | |
| 60319600 | 600 mm | |
| 60319700 | 700 mm |
VERLÄNGERUNGEN
VERLÄNGERUNGEN
zum Aufschrauben auf Variant Modular Stützen
| Material: | Edelstahl/Aluminium | |
| Durchmesser: | 26 mm | |
| Gesamtlänge: | max. 700 mm inkl. Verlängerungen | |
| Art.Nr. | Bezeichnung | |
| 60319202 | VM 100 mm | |
| 60319203 | VM 200 mm |
GRUNDPLATTE 16 mm
GRUNDPLATTE
zur Aufnahme für Stab mit Ø 16 mm, inklusive Befestigungsset (4 Stk. Betonschrauben)
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Grundplatte: | 210 x 250 mm | |
| Bauteildicke: | min. 100 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH | |
STÄBE für Ø 16 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 16 mm
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Art.Nr. | Bezeichnung | |
| 60318300 | CM 300 mm | |
| 60318400 | CM 400 mm | |
| 60318500 | CM 500 mm | |
| 60318600 | CM 600 mm | |
| 60318700 | CM 700 mm |
VERLÄNGERUNGEN
VERLÄNGERUNGEN
zum Aufschrauben auf Combi Stützen
| Material: | Edelstahl/Aluminium | |
| Durchmesser: | 20 mm | |
| Gesamtlänge: | max. 700 mm inkl. Verlängerungen | |
| Art.Nr. | Bezeichnung | |
| 60303001 | 100 mm | |
| 60303002 | 200 mm |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Variante Stahlbetondecke
Verfügbare Komponenten
GRUNDPLATTE 26 mm
GRUNDPLATTE
für Stahlbetondecke, zur Aufnahme für Stab mit Ø 26mm
| Material: | Edelstahl | |
| Grundplatte: | 160 x 160 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH, Eck- und Endstütze | |
| Art.Nr. | Bezeichnung | |
| 60319200 | Grundplatte Variant Modular 160 x 160 mm |
STÄBE für Ø 26 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 26 mm
| Material: | Edelstahl | |
| Durchmesser: | 26 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH | |
| Art.Nr. | Bezeichnung | |
| 60319300 | 300 mm | |
| 60319400 | 400 mm | |
| 60319500 | 500 mm | |
| 60319600 | 600 mm | |
| 60319700 | 700 mm |
VERLÄNGERUNGEN
VERLÄNGERUNGEN
zum Aufschrauben auf Variant Modular Stützen
| Material: | Edelstahl/Aluminium | |
| Durchmesser: | 26 mm | |
| Gesamtlänge: | max. 700 mm inkl. Verlängerungen | |
| Art.Nr. | Bezeichnung | |
| 60319202 | VM 100 mm | |
| 60319203 | VM 200 mm |
GRUNDPLATTE 16 mm
GRUNDPLATTE
zur Aufnahme für Stab mit Ø 16 mm, inklusive Befestigungsset (4 Stk. Bolzenanker M10)
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Grundplatte: | 210 x 250 mm | |
| Betonqualität: | mind. C20/25 | |
| Betonstärke: | mind. 120 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH |
STÄBE für Ø 16 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 16 mm
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Art.Nr. | Bezeichnung | |
| 60318300 | CM 300 mm | |
| 60318400 | CM 400 mm | |
| 60318500 | CM 500 mm | |
| 60318600 | CM 600 mm | |
| 60318700 | CM 700 mm |
VERLÄNGERUNGEN
VERLÄNGERUNGEN
zum Aufschrauben auf Combi Stützen
| Material: | Edelstahl/Aluminium | |
| Durchmesser: | 20 mm | |
| Gesamtlänge: | max. 700 mm inkl. Verlängerungen | |
| Art.Nr. | Bezeichnung | |
| 60303001 | 100 mm | |
| 60303002 | 200 mm |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Montageuntergrund - auflastgehalten
hier unterscheiden wir zwischen
--> auflastgehalten "Evergreen"
--> auflastgehalten "Stonekit"
Variante auflastgehalten "Evergreen"
Verfügbare Komponenten
EVERGREEN
EVERGREEN
auflastgehaltener Anschlagpunkt für Kies- und Grünbeschüttung (Gewicht mind. 80 kg/m²)
| Material: | Edelstahl/PPE |
| Zulassung: | 2 Personen |
| Verwendung: | EAP, SZH, End- und Eckstütze |
| Art.Nr. | Bezeichnung |
| 49004300 | Evergreen |
| 49004301 | Evergreen Laschenset End/Eck |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Variante auflastgehalten "Stonekit"
Verfügbare Komponenten
STONEKIT
STONEKIT
auflastgehaltener Anschlagpunkt, Lieferung ohne Betonplatten
| Material: | Edelstahl |
| Auflast: | Betonplatten, 16 Stk. 500 x 500 x 50 mm oder 20 Stk. 500 x 500 x 40 mm |
| Zulassung: | 2 Personen |
| Verwendung: | EAP, SZH, End- und Eckhalter |
| Art.Nr. | Bezeichnung |
| 49003000 | Stonekit Green |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Montageuntergrund - Stehfalz
Verfügbare Komponenten
CLIP 1
CLIP 1
Zur Befestigung auf Doppelstehfalz
| Material: | Edelstahl | |
| Untergründe: | Alu 0,7 mm / Edelstahl 0,5 mm, Kupfer 0,6 mm / Stahl verzinkt 0,6 mm / Titanzink 0,7 mm | |
| Zulassung: | 2 Personen | |
| Verwendung: | EAP, SZH, RH-6 | |
| Art.Nr. | Bezeichnung | |
| 49480100 | Green CLIP 1 |
CLIP 2
CLIP 2
Zur Befestigung auf Doppelstehfalz
| Material: | Edelstahl | |
| Untergründe: | Alu 0,7 mm / Edelstahl 0,5 mm, Kupfer 0,6 mm / Stahl verzinkt 0,6 mm / Titanzink 0,7 mm | |
| Falzbreite: | mind. 320 mm, max. 640 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH, End- und Eckhalter | |
| Art.Nr. | Bezeichnung | |
| 49480200 | Green CLIP 2 |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Montageuntergrund - Trapezblech
hier unterscheiden wir zwischen
--> Trapeztragschale
--> Sandwichelement & Trapezdeckschale
Variante Trapeztragschale
Verfügbare Komponenten
GRUNDPLATTE 26mm
GRUNDPLATTE 26mm
für Trapeztragschale, zur Aufnahme für Stab mit Ø 26mm
| Material: | Edelstahl | |
| Grundplatte: | 370 x 370 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH, Eck- und Endstütze | |
| Art.Nr. | Bezeichnung | |
| 60319100 | Grundplatte Variant Modular 370 x 370 mm |
STÄBE für Ø 26 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 26 mm
| Material: | Edelstahl | |
| Durchmesser: | 26 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH | |
| Art.Nr. | Bezeichnung | |
| 60319300 | 300 mm | |
| 60319400 | 400 mm | |
| 60319500 | 500 mm | |
| 60319600 | 600 mm | |
| 60319700 | 700 mm |
VERLÄNGERUNGEN
VERLÄNGERUNGEN
zum Aufschrauben auf Variant Modular Stützen
| Material: | Edelstahl/Aluminium | |
| Durchmesser: | 26 mm | |
| Gesamtlänge: | max. 700 mm inkl. Verlängerungen | |
| Art.Nr. | Bezeichnung | |
| 60319202 | VM 100 mm | |
| 60319203 | VM 200 mm |
GRUNDPLATTE 16 mm
GRUNDPLATTE
zur Aufnahme für Stab mit Ø 16 mm, inklusive Befestigungsset ( 6 Stk. 6-knt. Schrauben M10, 6 Stk. Scheiben f. M10, 2 Stk. Klemmleisten)
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Grundplatte: | 210 x 250 mm | |
| Materialstärke: | min. 0,72 mm Stahlblech | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH |
STÄBE für Ø 16 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 16 mm
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Art.Nr. | Bezeichnung | |
| 60318300 | CM 300 mm | |
| 60318400 | CM 400 mm | |
| 60318500 | CM 500 mm | |
| 60318600 | CM 600 mm | |
| 60318700 | CM 700 mm |
VERLÄNGERUNGEN
VERLÄNGERUNGEN
zum Aufschrauben auf Combi Stützen
| Material: | Edelstahl/Aluminium | |
| Durchmesser: | 20 mm | |
| Gesamtlänge: | max. 700 mm inkl. Verlängerungen | |
| Art.Nr. | Bezeichnung | |
| 60303001 | 100 mm | |
| 60303002 | 200 mm |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Variante Sandwichelement & Trapezdeckschale
Verfügbare Komponenten
SANDWICH
FIX / SANDWICH
zur Befestigung auf Trapezblech (inklusive Befestigungsset - Butylband, 28 Stk. Dichtnieten)
| Material: | Edelstahl | |
| Sickenabstand: | auf Sandwichelementen und Trapezdeckschalen (Stahlblech mind. 0,48 mm) | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH, End- und Eckhalter | |
| Art.Nr. | Bezeichnung | |
| 69002000 | Green Fix |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Montageuntergrund - Fassade
Verfügbare Komponenten
FASADENHALTER FEH1
FASSADENHALTER FEH1
Zum Abspannen des Endschlosses auf seitlichen Zug - exklusive Injektionsmörtel
| Material: | Edelstahl | |
| Art.Nr. | Bezeichnung | |
| 48913000 | Fassadenhalter FEH 1 Green |
FASADENHALTER FEH2
FASSADENHALTER FEH2
Zum Abspannen des Endschlosses auf direkten Zug (A1) - exklusive Injektionsmörtel
| Material: | Edelstahl | |
| Art.Nr. | Bezeichnung | |
| 48913001 | Fassadenhalter FEH 2 Green |
EASY
EASY
Zum Aufschrauben auf Variant Modular Stützen
| Material: | Edelstahl | |
| Durchmesser: | 16 mm | |
| Befestigung: | Kontern durch Holzsparren oder zum Einkleben in Beton C20/25 | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP oder SZH | |
| Art.Nr. | Bezeichnung | |
| 49521000 | 125 mm | |
| 49522000 | 200 mm | |
| 49523000 | 300 mm | |
| 49424000 | 400 mm | |
| 49525000 | 500 mm | |
| 49526000 | 600 mm |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | Nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme. | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar. | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Montageuntergrund - Steildach
Verfügbare Komponenten
GRUNDPLATTE 26 mm
GRUNDPLATTE
zur Aufnahme für Stab mit Ø 26mm
| Material: | Edelstahl | |
| Grundplatte: | 160 x 160 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH, Eck- und Endstütze | |
| Art.Nr. | Bezeichnung | |
| 60319000 | Grundplatte Variant Modular 160x160 mm |
STÄBE für Ø 26 mm
STÄBE
zum Einschrauben in Grundplatte mit Aufnahme Ø 26 mm
| Material: | Edelstahl | |
| Durchmesser: | 26 mm | |
| Zulassung: | 4 Personen | |
| Verwendung: | EAP, SZH | |
| Art.Nr. | Bezeichnung | |
| 60319300 | 300 mm | |
| 60319400 | 400 mm | |
| 60319500 | 500 mm | |
| 60319600 | 600 mm | |
| 60319700 | 700 mm |
VERLÄNGERUNGEN
VERLÄNGERUNGEN
zum Aufschrauben auf Variant Modular Stützen
| Material: | Edelstahl/Aluminium | |
| Durchmesser: | 26 mm | |
| Gesamtlänge: | max. 700 mm inkl. Verlängerungen | |
| Art.Nr. | Bezeichnung | |
| 60319202 | VM 100 mm | |
| 60319203 | VM 200 mm |
STEILDACHSCHIENE
STEILDACHSCHIENE
inklusive Befestigungsset (8 Stk. Holzbauschrauben, 4 Stk. 6-knt. Schrauben M12, 4 Stk. 6-knt. Sicherungsmuttern M12, 8 Stk. Scheiben f. M12)
| Material: | Stahl verzinkt | |
| Steildachschiene: | 1250 x 200 x 40 mm | |
| Sparrenquerschnitt: | mind. 80 x 100 mm | |
| Sparrenabstand: | mind. 435 mm, max. 1065 mm | |
| Art.Nr. | Bezeichnung | |
| 60319003 | Bef-Set „Steildachschiene“ VM |
ENDSCHLOSS SET FAST END
ENDSCHLOSS SET FAST END
mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung.
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910360 | Endschloss Set Fast End |
ENDSCHLOSS SET FAST END +
ENDSCHLOSS SET FAST END +
Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung.
(1 Set = 2 Stk.)
| Material: | Edelstahl/Aluminium | |
| Art.Nr. | Bezeichnung | |
| 68910310 | Endschloss Set Fast End + |
SEILZWISCHENHALTER ZH
SEILZWISCHENHALTER ZH
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910400 | Seilzwischenhalter GZH |
SEILZWISCHENHALTER ZH-X
SEILZWISCHENHALTER ZH-X
| Material: | Edelstahl | |
| Verwendung: | nicht für SDW 1 und SDW 2 geeignet, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48910500 | Seilzwischenhalter GZH X |
SEILZWISCHENHALTER ZH-40
SEILZWISCHENHALTER ZH-40
| Material: | Edelstahl | |
| Verwendung: | Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48991100 | Seilzwischenhalter lang GZH 40 |
CORNER EH-45
CORNER EH-45
| Material: | Edelstahl | |
| Verwendung: | 45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme | |
| Art.Nr. | Bezeichnung | |
| 48911300 | Eckumführung GEH 45° |
CORNER EH-90
CORNER EH-90
| Material: | Edelstahl | |
| Verwendung: | 90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme | |
| Art.Nr. | Bezeichnung | |
| 48911200 | Eckumführung GEH 90° |
FLEX CORNER
FLEX CORNER
| Material: | Edelstahl | |
| Verwendung: | Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar | |
| Art.Nr. | Bezeichnung | |
| 48911600 | Seilumlenkrolle |
EDELSTAHL SEIL
EDELSTAHL SEIL
| Material: | Edelstahl (V4A) | |
| Durchmesser: | 8 mm (7 x 7 Drähte) | |
| Bruchlast: | 36 kN | |
| Art.Nr. | Bezeichnung | |
| 47901011 | Edelstahlseil Green |
TYPENSCHILD
ETYPENSCHILD 795 C
Zur Kennzeichnung des Seilsystems
| Verwendung: | Zur Kennzeichnung des Seilsystems, je Endschlossset 1 Typenschild | |
| Art.Nr. | Bezeichnung | |
| 48500010 | Typenschild Greenline 795 C |
Ihr Spezialist für Befestigungstechnik
Kontaktadresse
4600 Wels
+43 (0) 7242 360560-0
Email: office@auro-befestigung.at
2016 Auro Befestigungssysteme Impressum | Kontakt zum Team
